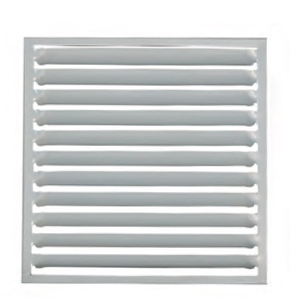

Решетки РКДМ ВИНГС-М применяются на производственных объектах для механической регуляции воздушных масс, а также для выведения дыма, который возникает во время возгораний.

Декоративная решетка ВИНГС-М имеет сниженные аэродинамические характеристики, применяется для производственных стеновых клапанов КЛАД®-2, КЛАД®-3 и КЛОП®-3. Именно уменьшение аэродинамических показателей помогает применять решетки ВИНГС-М на производстве наиболее безопасно: с уменьшением травматизма и облегчением процесса облуживания. Аэродинамика достигается за счет спецформы конструкции корпуса с уникальным углом наклона. Сечение решетки составляет 0,10.

Виды решеток РКДМ ВИНГС-М

Бывают следующих видов по способу монтажа:

• Накладывающиеся. Установка производится по размерности наружной рамки.

• Врезываемые. Установка производится исходя из размерности отверстия, которое будет заполнено рамой решетки. Учитывается «запас», который должен составлять по 35 мм с каждого края.

Установка

• Монтаж может производиться внутри зданий, но и снаружи.

• Установка происходит в переднюю часть корпуса противопожарного клапана, фланца со стороны движка пуска. Размерность — А1хВ1. Учитывается небольшое увеличение размерности воздуховодного сечения на 60 мм (АхВ).

• Возможен также вариант установки в производственном помещении с небольшим пространством, в том числе с ограниченностью проемов вентиляции противодымовой системы. Также монтаж может производиться в приемные воздушные устройства, которые производят воздухозабор с улицы.

• Кроме этих вариантов установки решетки могут встраиваться в потолочные пространства и стены. Монтажная высота составляет от 1900 мм, чуть выше обыкновенного человеческого роста. По стандартам технической принадлежности рекомендуемая установочная высота — не менее 2500 мм. Данный размер выбран не случайно, так как при сработке высока вероятность травм человека.

• Клапан может быть открыт за конструкционным пределом при срабатывании, РКДМ монтируется в верхнюю часть фланца, который прикреплен к общему клапану по воздуховоду. Этот вариант установки требует равную размерность решетки и фланцевого соединения.

Детали и материалы основы изделия

• Основным материалом из которого производятся решетки считается нержавеющая сталь. Именно от ее стоимости зависит цена декоративных решеток РКДМ ВИНГС-М. Для производства изделий используются стальные листы с объемом от 0,5 до 1 мм. Подвергаются окрашиванию в соответствии с нуждами заказчика.

• Для реечных соединений предусмотрено размещение с отступом 10–25 мм, а наклон создает угол в 45°. Эти показатели важны при процессе дымоудаления на производственном предприятии. Показатель живого сечения — 80–95 %.

  Реечные соединения также произведены из листов нержавеющего стального материала AISI 304 0,8-1 мм. Он обрабатывается на специальном шлифовальном аппарате, после — проходит тщательную полировку. Эти процессы позволяют придать решеткам наиболее приятный вид.

Таким образом, решетки РКДМ ВИНГС-М представляют собой изделия, которые сочетают в себе высокие противопожарные свойства и безопасность для производств, а также приятные глазу формы, которые выглядят органично в любом помещении.
