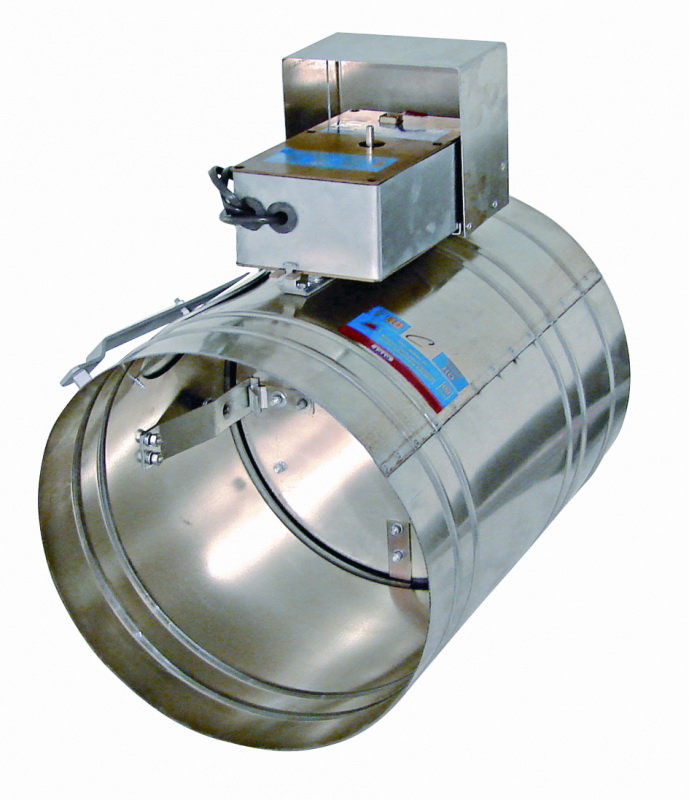

Клапан Клоп-2(120)-НО-200 с электромагнитным приводом

Противопожарный нормально открытый клапан модели Клоп-2(120)-НО-200 с электромагнитным приводом от ЗАО «ВИНГС-М» имеет следующие преимущества:

1. высокое качество аэродинамики (по сравнению с клапанами других производителей потери давления значительно меньше);
2. повышенные надежность и эффективность работы (поскольку заслонка не вылетает за пределы корпуса, то для привода не требуется защитный кожух, который ухудшает огнестойкость противопожарной преграды, а кроме того - затрудняет доступ к оборудованию и его установку);
3. удобный и простой монтаж (он производится таким же образом, как и обыкновенный участок воздуховода, дополнительная ниша для кожуха не нужна).

Особенности конструкции:

• морозостойкость;
• круглая форма;
• электромагнитный привод (220В, 24В или 12 В) в комбинации с тепловым замком (на 72°С или 141°С (по отдельному заказу - 93 и 141 градус);
• два фланца для присоединения;
• корпус выполнен из стали с цинковым покрытием, которое обеспечивает защиту от коррозии (по запросу клиента используется также нержавейка).

Примечание
Когда клапан монтируется в крупный воздуховод на отрезке после крутого поворота, к примеру, за отводами под прямым углом, следует обратить обеспечить открытую позицию заслонки в плоскости этого поворота (либо использовать КЛОП-3).
Огнестойкость: El 120.

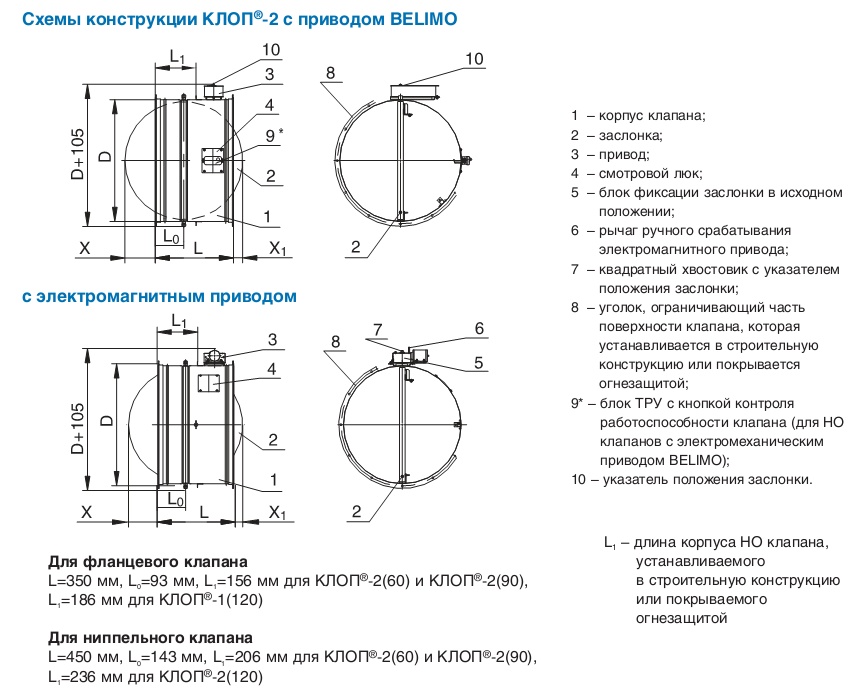

Чертеж, размеры КЛОП-2

Структура обозначения клапанов КЛОП-2

Обозначение клапанов КЛОП-2

60, 90, 120 — предел огнестойкости, мин.

Функциональное назначение:

- HO — нормально открытый;
- H3 — нормально закрытый;
- Д — дымовой.

Тип привода заслонки:

- МВ(220) или MB(24) — электромеханический привод BELIMO;
- MBE(220) или МВЕ(24) — реверсивный привод BELIMO.
В скобках — напряжение питания привода.

Внутреннее сечение клапана:

- AxB, мм — прямоугольный:
- D(Hn), мм — круглый ниппельный;
- D(Фл). мм - круглый фланцевый
